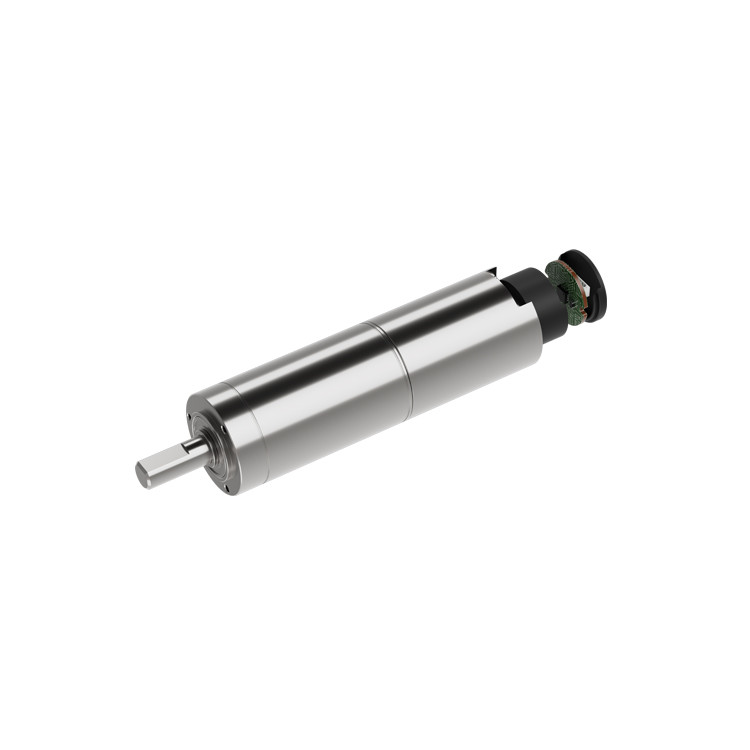

高トルク惑星ギアボックス DCブラシレスギアモーター 12V 24V 22mm ベネチア・ブラインド用
商品の詳細:
起源の場所: | 中国 |
ブランド名: | Zhaowei |
証明: | ROHS/ISO9001/ISO14001/SGS/TS16949 |
モデル番号: | ZWSMD022022 |
お支払配送条件:
最小注文数量: | 5個 |
---|---|
価格: | negotiation |
パッケージの詳細: | ナイロンで第一に詰められて、そして、外のパッキングのための木の箱とそれから補強されてカートンに入れれば |
受渡し時間: | 支払の後の15仕事日 |
支払条件: | T/T,ウェスタン・ユニオン |
供給の能力: | 1ヶ月あたりの600,000pcs |
詳細情報 |
|||
定位電圧: | 12V 24V またはカスタマイズされる | Diamater: | 22mm または オーダーメイド |
---|---|---|---|
定速: | 5から419回転/分 | 定数電流: | 295から330mA |
切断されたトルク: | 215から5000gf.cm | 負荷速度がない: | 6から472回転/分 |
トランスミッション減速比: | 16年から1296年まで | Speed Stage: | 1 to 4 |
ハイライト: | プラネタリギアボックス DCブラシレスギアモーター,高トルク DCブラシレスギアモーター,DCブラシレスギアモーター 22mm |
製品の説明
オーダーメイド 22mm 12V 24V 静かな自動窓カーテン ベネチア・ブラインドのためのチューブルギアモーター
ZWSMD022022 22mm ギアボックスデータ | ||||||
ギアボックス番号 | 1 | 2 | 3 | 4 | 5 | |
連続出力トルク (MAX) | 1 | 2.9 | 4.3 | 5.5 | 5.5 | Nm |
瞬時動員トルク (MAX) | 1.25 | 3.6 | 5.3 | 6.5 | 6.5 | Nm |
減量比 | 3.71 | 9.7,14 | 43,66 | 94,112,134,159,190,246 | 415 号592,989,1526 | / |
外径 | 22mm | mm | ||||
ギアボックスの長さ | 24.3 | 32.8 | 40.4 | 46.5 | 52.6 | mm |
最大効率 | 96 | 92 | 90 | 87 | 83 | % |
推奨温度範囲 | -30~+100 | -30~+100 | -30~+100 | -30~+100 | -30~+100 | °C |
ギアボックスの重量 | 53 | 65 | 76 | 88 | 102 | G |
最大送電量 | 66 | 36 | 20 | 11 | 6 | W |
空気負荷の平均空返り | 82.5 | 45 | 25 | 14 | 7 | W |
空気負荷の平均空返り | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | ° |
最大軸負荷 | 80 | 80 | 80 | 80 | 80 | N |
最大射線負荷 | 100 | 145 | 150 | 150 | 150 | N |
出力軸承 | パールベアリング | |||||
軸間隙 | 0~0だった1 | mm | ||||
*注:上記のデータには,モーター,死者の総販売量,モーターが含まれていません. 特定のパラメータは顧客の要求に応じてカスタマイズできます. |
ZWSMD2202222mm 高性能ブラシレスギアボックスモーター
製品メリット
機械加工が可能なバージョン
2 性能の高い材料を使用する
3- 温度変化範囲と特殊な環境条件で動作できる改良版を提供
顧客の要求に応じて改善することができます.
ZWSMD022022モーターデータ | ||
製品モデル | ZWSMD022022 | |
環境温度 | -40...+100 °C | |
最大送電量 | 30W | |
最大連続トルク | 3.7nm | |
最大連続入力速度 | 4000RMPM | |
出力端子軸承 | ローリング・パール・ベアリング |
モデル | 定数電圧 (V) | 空気負荷データ | 負荷データ |
総長 (mm) |
ギアボックスのノーマルトルク (NM) |
(NM) |
減量比 |
(mm) |
|||
空荷の速度 (rpm) |
無負荷電流 (mA最大) |
負荷速度 (rpm) |
負荷電流 (A最大) |
トルク (gf.cm) |
|||||||
ZWSMD022022-3 試聴する71 | 24 | 1914 | 150 | 1482 | 1 | 552 | 56.3 | 1 | 1.25 | 3.71 | 24.3 |
ZWSMD022022-9 について7 | 24 | 732 | 200 | 567 | 1.2 | 1383 | 64.8 | 2.9 | 3.6 | 9.7 | 32.8 |
ZWSMD022022-14 | 24 | 507 | 200 | 393 | 1.2 | 1996 | 64.8 | 2.9 | 3.6 | 14 | 32.8 |
ZWSMD022022-43 | 24 | 165 | 250 | 128 | 1.5 | 5999 | 72.4 | 4.3 | 5.3 | 43 | 40.4 |
ZWSMD022022-66 | 24 | 108 | 250 | 83 | 1.5 | 9207 | 72.4 | 4.3 | 5.3 | 66 | 40.4 |
ZWSMD022022-94 | 24 | 76 | 300 | 59 | 1.8 | 12676 | 78.5 | 5.5 | 6.5 | 94 | 46.5 |
ZWSMD022022-112 | 24 | 63 | 300 | 49 | 1.8 | 15103 | 78.5 | 5.5 | 6.5 | 112 | 46.5 |
ZWSMD022022-134 | 24 | 53 | 300 | 41 | 1.8 | 18070 | 78.5 | 5.5 | 6.5 | 134 | 46.5 |
ZWSMD022022-159 | 24 | 45 | 300 | 35 | 1.8 | 21441 | 78.5 | 5.5 | 6.5 | 159 | 46.5 |
ZWSMD022022-190 | 24 | 37 | 300 | 29 | 1.8 | 25622 | 78.5 | 5.5 | 6.5 | 190 | 46.5 |
ZWSMD022022-246 について | 24 | 29 | 300 | 22 | 1.8 | 33173 | 78.5 | 5.5 | 6.5 | 246 | 46.5 |
ZWSMD022022-415 | 24 | 17 | 350 | 13 | 2.2 | 53390 | 84.6 | 5.5 | 6.5 | 415 | 52.6 |
ZWSMD022022-592 試聴する | 24 | 12 | 350 | 9 | 2.2 | 76161 | 84.6 | 5.5 | 6.5 | 592 | 52.6 |
ZWSMD022022-989 について | 24 | 7 | 350 | 6 | 2.2 | 127235 | 84.6 | 5.5 | 6.5 | 989 | 52.6 |
ZWSMD022022〜1526 | 24 | 5 | 350 | 4 | 2.2 | 196320 | 84.6 | 5.5 | 6.5 | 1526 | 52.6 |
#ZHAOWEIはイノベーション市場に奉仕するシステムを推進する 提供することができます高性能ギアボックスモーター 6mm,8mm,10mm,12mm,16mm,19mm,22mm,26mm,32mm,38mm,42mm オーケー |
適用:
スマートウェアラブルデバイス | ウォッチ,VR,AR,XR など |
家計の申請 | キッチン家具,縫製機,コーンポッパー,掃除機,ガーデンツール,衛生用品,窓のカーテン,インテリジェントクローゼット,掃除ロボット,電動シート,立体机,電気ソファー,テレビパソコンランニングミール スパイホール 炊飯器のフード 電動引き出し 電動蚊帳 スマートキャビネット スマートクローゼット 自動石けん配送機 紫外線バトル消毒器 暖炉の鍋の調理用品洗碗機洗濯機,食品分解機,ドライヤー,エアコン,ゴミ箱,コーヒー機,スウィッシュ,スマートロック,パンメーカー,窓清掃ロボットなど |
通信機器 | 5Gベースステーション,ビデオ会議,携帯電話など |
オフィス自動化機器 | スキャナー,プリンター,多機能機,コピー機,FAX (FAX紙切断機),コンピュータ周辺機器,銀行機,スクリーン,リフティングソケット,ディスプレイ,ノートPCなど |
自動車製品 | コンディショニングダムパーアクチュエーター 車用DVD ドアロックアクチュエーター 引き込み式バックビューミラー メーター 光学軸制御装置 ヘッドライトビームレベル調整器 車用水ポンプ 車用アンテナ 腰筋支架EPB車のヘッドアップディスプレイ,車の太陽屋根,EPS,AGS,車窓,ヘッドリセット,E-ブースター,カーシート,車両充電ステーションなど |
玩具とモデル | ラジオ制御モデル,自動クルーズ制御,乗用玩具,教育ロボット,プログラミングロボット,医療ロボット,自動フィッダー,インテリジェントビルディングブロック,エスコートロボットなど |
医療機器 | 血圧計,呼吸器,医療清掃ポンプ,医療ベッド,血圧モニター,医療呼吸器,外科用ステーパー,注射ポンプ,歯科機器,自己凝固切断器整形外科用傷口浄化ポンプ電子タバコ 眉毛鉛筆 ブラシガン 手術ロボット 実験室自動化など |
産業 | 流量制御バルブ,地震検査,自動再閉,農業用無人機,自動フィッダー,インテリジェント・エクスプレスキャビネットなど |
電動工具 | 電動ドリル スクリュードライバー ガーデンツールなど |
精密器具 | オプティクス機器,自動自動販売機,ワイヤリストリップ機など |
個人 介護 | 歯ブラシ 髪を切断機 電気剃り機 マッサージ機 バイブレター ヘアドライヤー マッサージ機 シーザー ヘアマシン 脚磨き機 近視症防止ペン 顔の美容器 髪巻き電動スレッドナイフパワーパーフェクトポール 吸気機 眉毛ペインチスなど |
消費電子機器 | カメラ,携帯電話,デジタルカメラ,自動引き込み装置,カメラ,Kinescope DVD,ヘッドフォンステレオ,カセットテープレコーダー,ブルートゥースイヤホン充電ケース,ターンテーブル,タブレット,UAV (無人航空機)監視カメラ,PTZカメラ,回転するスマートスピーカーなど |
ロボット | 教育ロボット プログラミングロボット 医療ロボット エスコートロボット |
- ODM&OEM
- ギアボックス設計と開発
- 関連技術支援
1) パッケージの詳細
まずナイロンで包装され その後は紙箱で包装され その後は外装のために木製のケースで強化されました
顧客の要求に応じて
2) 送料の詳細
標本が10日以内に出荷されます.
実際の状況に応じて 批量注文のリードタイム
シェンzhen ZHAOWEI マシン&エレクトロニクス株式会社2001年に設立されました. 私たちは設計,ツール製造,部品製造,組み立てから顧客のための完全なドライブソリューションを提供します.
1) 競争上の利点
- ミニモーターのギアボックス製造の長年の経験
- 私たちは,R&D,プロトタイプ,テスト,組み立て,シリアル生産,ODM&OEMから技術的サポートを提供します
- 競争力のある価格
- 製品性能:低騒音,高効率,長寿命
- 迅速な配達: 支払後15営業日
- 小さい 注文 が 受け入れ られ て いる
(2) 主な製品
-
精密減速器とその直径:3.4mm-38mm,電圧:1.5-24V,電源:0.01-40W,出力速度:5〜2000rpm,出力トルク:1.0gf.cm -50kgf.cm
- パーソナライズされたワームとギアトランスミッション機械
- 精密な電磁運動モジュール
- プラスチックと金属の粉末注射装置の精密な部品と組成
1仕様でギアボックスを作れる?
デザイン・開発チームがあり エンジニアもたくさんいます それぞれに長年の経験があります
2試料は提供してくれますか?
JA. 私たちの会社はあなたにサンプルを提供することができます. そして配達時間は,あなたが必要とするギアボックスの仕様に従って約5-15daysです.
3MOQは何ですか?
私たちのMOQは2000pcsです. しかし,私たちのビジネスの始まりで,私たちは小さな注文を受け入れます.
4商品は在庫ですか?
ごめんなさい 商品は在庫がありませんが 注文で作られています
5技術サポートは?
はい.私たちの会社にはデザインと開発チームがあり,必要に応じて技術サポートを提供することができます.
6- どうやって送る?
商品はDHL,UPS,FEDEXなどで送ります.
7お金をどう払う?
T/Tを事前に受け入れます.また,お金を受け取るための異なる銀行口座があります.米国ドルや人民元などです.
8製品が私に合っているか どうやってわかるの?
商品の詳細を教えてください. 商品の仕様をご確認いただき,試料を用意します商品の利用に応じて 優待も提供します
9会社に来てもいいですか?
はい,あなたはいつでも私たちの会社を訪れることができます,そして私たちの会社を訪問するよう歓迎します.
10どうやって連絡する?
